天加TWSF系列水冷螺桿式冷水機組設計簡潔，采用先進的半封閉式雙螺桿壓縮機，結合最新技術設計的高效管冷凝器和滿液式蒸發器，配以先進微電腦控制技術，產品具有系統穩定，振蕩小，可靠性高，運行高效節能等優勢;天加獨創的壓縮機防反轉程序和自動回油程序更加確保機組的運行可靠性，產品種類近四十余種供客戶廣泛應用于各種舒適，工藝場合。
天加TWSF水冷螺桿式冷水機組維修保養
一:天加TWSF系列水冷螺桿式冷水機組啟動前檢查項目
1、水路部分
檢查所有的水系統管路，確認蒸發器和冷凝器水路連接無誤而且水流方向正確，檢查上述換熱器進出水管是否連接良好，開啟所有的水閥，啟動相關水泵。沖洗水管，保證水系統清潔，檢查所有的水管及連接處是否有泄漏。排出蒸發器和冷凝器水路中的空氣，水路應保持清潔不得有銹漬，檢測蒸發器和冷凝器水側阻力損失并核對水量是否正確，必須保證溫度傳感器連接正確。
2、電路部分
斷開主隔離開關，檢查控制柜所有的啟動電路和控制電路，確認所有開關在斷開位置。檢查供給機組的電源，其電壓波動范圍應不超過壓縮機銘牌所示額定電壓的±10%，且相電壓不平衡不得超過2%，核實是否有足夠的供電容量，以滿足機組的啟動和滿載運行。確認所有的電線和保險具有與機組運行相匹配的合適規格，并根據相關電控圖紙完成所有的連鎖控制線路。確認所有的空調附屬設備和控制裝置運行正常，而且在首次機組運行時具有足夠的冷卻能力以滿足機組運行要求。
3、機組部分
確認壓縮機機油加熱器已通電24小時，通過油分離器視液鏡觀察油面，若觀察不到油面則應加油，全開噴液管上的手動截止閥，卸下密封閥帽，完全開啟吸、排氣截止閥，然后順時針回1/2圈，完全開啟供液截止閥，啟動空調附屬設備、冷凝水泵及冷凍水泵，檢查所有安全控制裝置是否在原始狀態，其設定是否正確，相關檢查項可參考下表:
檢查項目項目檢查方法控制要求
|
檢查項目 |
項目 |
檢查方法 |
控制要求 |
|
日常 |
1排氣壓力 |
檢查高壓顯示值(排氣) |
1.1~1.8Mpa |
|
2各運轉壓縮機間排氣壓力差 |
檢查高壓顯示值(排氣) |
≤0.1Mpa |
|
|
3吸氣壓力 |
檢查低壓顯示值(吸氣) |
0.3~0.6Mpa |
|
|
4各運轉壓縮機間吸氣壓力差 |
檢查低壓顯示值(吸氣) |
≤0.05Mpa |
|
|
5電源 |
用電壓表檢查 |
不超過額定電壓的±10% |
|
|
6冷卻水出口溫度 |
檢查溫度計 |
30~40℃ |
|
|
7冷凍水出口溫度 |
檢查溫度計 |
5~10℃ |
|
|
8振動和燥聲 |
感覺聽 |
無異常振動和噪音 |
|
|
9環境溫度(室溫) |
檢查溫度計 |
≤40℃ |
|
|
每季 |
1冷媒注入量 |
檢查冷媒管路液體流動情況 |
無氣泡 |
|
2潤滑油注入量 |
檢查油位計 |
在規定范圍內 |
4、機組停機
緊急停機:紅色的按鈕是用于出現故障時使機組緊急停機，在故障排除后才能重新啟動。
長期停機:壓縮機完成制冷劑抽空任務并停機后。關閉供液截止閥。停止水泵運行，斷開所有供給機組和水泵的電源，使緊急停機開關處于斷開位置，關閉壓縮機吸、排氣截止閥和供液截止閥前不得啟動機組。
二、天加TWSF系列水冷螺桿式冷水機組機組維護保養
1、機組
為保證在最大負荷時，機組能正常運行而不出現故障損壞機組。應按以下各條款定期進行檢查。檢查時必須以這些條款為指導并結合制冷及電氣經驗進行，保證機組無故障運行。
2、制冷系統
檢查系統各供液管路上指示濕度的玻璃視鏡，確認內部充滿液體且濕度指示為干燥狀態。如果顯示濕度較高或視鏡內有氣泡，即使機組內已充有足夠的制冷劑，也應更換干燥過濾器芯。
3、水系統
在某些地區，由于水質較硬會使冷凝器接垢，冷凝器將出現過高冷凝壓力或蒸發器換熱效果不佳，并導致故障停機或機組運行不經濟，所以在空調進入機組容器之前必須進行水質的檢查，如水質達不到空調用水的要求，需要進行水質處理，相關水處理可參照國家標準GB50050-1995《工業循環冷卻水處理設計規范》中的規定，當空調水進入機組長期運行，容器內的銅管仍然會接垢，從而系統出現過高冷凝壓力或蒸發器換熱效果不佳的現象，并導致故障停機和機組運行不經濟等現象。為此，應在有需要的時候使用化學除垢劑或機械方法來清洗容器水側。
4、電控部件
該機組的電控部件應由有經驗的工程師進行維修，在維護電控部件前必須了解電路圖，了解冷水機組的運行原理，在維護、檢修電氣之前一定要使整個電控相近斷電，保險斷開或保護器跳開表明短路或過載。在更換保險或重新啟動壓縮機前，必須查明故障并修理，電氣組件不須專門維護，只需每月適當擰緊線接頭。
5、推薦保養周期
|
1000小時 |
2500小時 |
5000小時 |
40000小時 |
||
|
轉子軸承 |
○ |
||||
|
電機 |
△ |
△ |
△ |
△ |
|
|
噴液控制閥 |
△ |
△ |
|||
|
電磁閥 |
△ |
△ |
|||
|
吸氣過濾器 |
△ |
△ |
△ |
△ |
|
|
油過濾器 |
△ |
△ |
△ |
△ |
○ |
|
噴液管路過濾器 |
△ |
△ |
△ |
△ |
○ |
|
冷凍機油 |
○ |
○ |
注:○ 更換 △ 檢查
6、天加TWSF系列水冷螺桿式冷水機組常見故障原因及解決方法
|
癥狀 |
可能產生的原因 |
解決方法 |
|
1.機組無法啟動 |
a)斷電 |
a)檢查主刀閘開關和主電路熔斷器 |
|
b)無控制電壓 |
b)檢查控制變壓器保險絲 |
|
|
c)壓縮機回路斷路器斷開 |
c)閉合斷路器，如果跳閘，檢查壓縮機 |
|
|
d)低壓繼電器斷電 |
d)檢查供電(電壓過低，相電壓不平衡)當問題解決后復位 |
|
|
e)水流開關斷開 |
e)開啟水泵，檢查水流開關 |
|
|
f)壓縮機開關未開 |
f)關閉電閘，查看報警情況，解決出現的問題 |
|
|
g)微電腦關機未復位 |
g)按復位鍵 |
|
|
2.壓縮機發出嗡嗡的聲響， 但不能運轉 |
a)電壓低 |
a)檢查主進線電壓和機組電壓。 如進線電壓低，請與電力公司聯系;如進線電壓正常，增大電源線的線徑。組電壓必須在342~418V的范圍內。 |
|
b)電源缺相 |
b)檢查保險絲和接線 |
|
|
c)起動器或接觸器故障 |
c)部分繞組起動方式時，檢查觸點和延時是否正常。 |
|
|
3.按復位鍵后壓縮機仍不能啟動，檢查指示燈:不亮 |
a)不需要制冷 |
a)供給負荷 |
|
b)微電腦正在延時過程中 |
b)最多等15分鐘 |
|
|
c)低壓繼電器斷電 |
c)檢查供電(電壓過低，相電壓不平衡)當問題解決后復位 |
|
|
d)水流開關斷開 |
d)開啟水泵，檢查水流開關 |
|
|
e)壓縮機電閘開關未開 |
e)關閉電閘，查看報警情況，解決出現的問題 |
|
|
f)指示燈燒毀 |
f)檢查指示燈 |
|
|
g)接線有問題 |
g)檢查接線 |
|
|
4.壓縮機過載 |
a)壓縮機運行電流過高 |
a)檢查電機絕緣電阻，復位過載保護繼電器。在檢測電流下運行壓縮機。不要超過1.25RL。請聯系頓漢布什公司的服務人員。 |
|
5.油溫過高 |
a)電機線圈有問題 |
a)檢查絕緣電阻 |
|
b)電機冷卻不足 |
b)慢慢地打開液體噴注閥 |
|
|
6.電機溫度過高 |
a)電機線圈有問題 |
a)檢查絕緣電阻，先關閉壓縮機開關，再打開。 |
|
7.吸氣壓力過低 |
a)蒸發器供液量不足 |
a)查看膨脹閥的過熱度 |
|

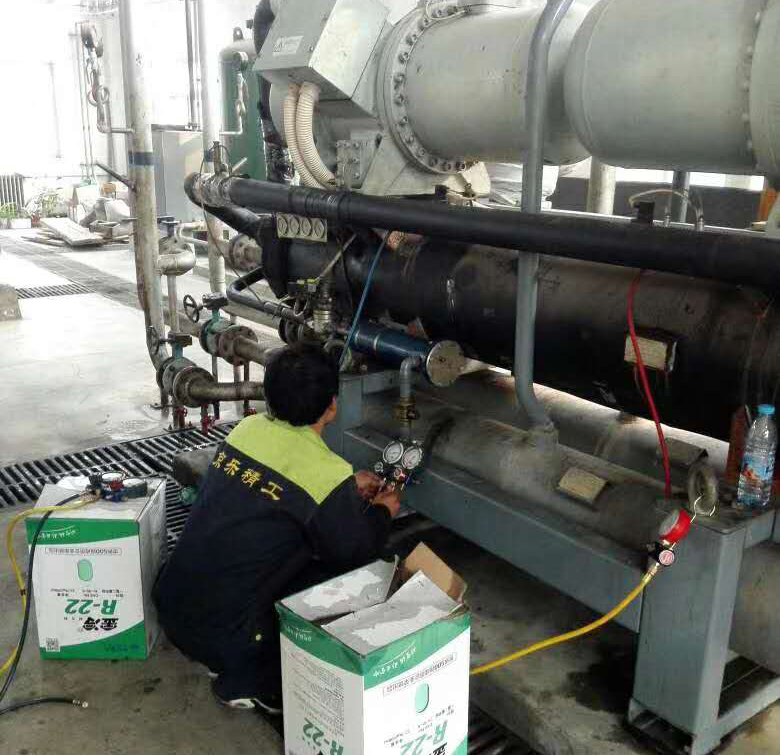

b)制冷劑充注量不足 |
b)為系統充注制冷劑 |
|
|
c)蒸發器水側結垢嚴重 |
c)在滿載或接近滿載時，檢查蒸發器蒸發溫度。如蒸發溫度和出水溫度的之差大于3℃，則可能是由于污垢引起。此時需要清潔管路。 |
|
|
d)冷凍水流量不足 |
d)測試冷凍水通過蒸發器后的壓力降，求出水流量。如水流量太小，檢查冷凍水泵、閥門和過濾器。 |
|
|
e)系統潤滑油太多 |
e)如果油位一直充滿視液鏡，要排出多余的潤滑油，使油位位于壓縮機視液鏡的頂部3/4處即可。 |
|
|
8.排氣壓力過高 |
a)流經冷凝器的水量不足 |
a)檢查冷凝器水泵的運行情況。查看水過濾器是否有阻塞，不干凈現象 |
|
b)冷凝器水側結垢嚴重 |
b)在滿載或接近滿載時，檢查冷凝器過冷度。如過冷度比水路清渣時高出1.1℃，則可能是由于污垢引起。清潔管路。 |
|
|
9.油槽油位低 |
a)壓縮機油位低 |
a)壓縮機油鏡中油位偏低是允許的，如果過低請與售后服務人員聯系。 |
|
10.油位低關機 |
a)壓縮機缺油 |
a)為機組補充對應規格的潤滑油，或與售后服務人員聯系。 |
|
11.冰點報警 |
a)水溫設置點設置的太低 |
a)檢查微電腦中出水溫度的設置 |
|
b)負荷波動太大 |
b)為了能夠自動控制，正常工作，機組負載的增加必須降低到一個合理的速度。 |
